Отводы стальные для трубопроводов

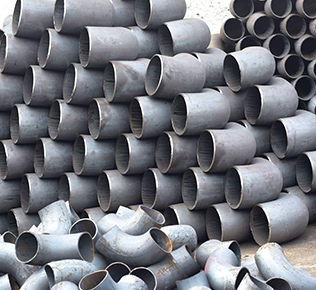

Отводы стальные – это соединительные части трубопроводной системы, позволяющие плавно изменять направление трубопровода.

При прокладке трубопровода возникают необходимость обогнуть препятствия, конструкции или просто изменить направление трубопровода. В этом случае применяются стальные отводы. Наиболее распространены отводы 90 градусов, но, также используются стальные отводы 30,45,60 и 180 градусов. Отводы присоединяют трубы одного диаметра.

Отводы крутоизогнутые

Наименование: Отводы крутоизогнутые	Марка стали	Цена *	прайс
15х2,0-3,0 90°	ст20	9i/шт	В корзину
15х2,8 90°	ст20	9i/шт	В корзину
15х2,8 оцинк. 90°	ст20	13i/шт	В корзину
20х2,0-3,0 90°	ст20	10i/шт	В корзину

Отводы гнутые

Наименование: Отводы гнутые	Марка стали	Цена *	прайс
15x2,8 90°	ст20	15i/шт	В корзину
15x2,8 60°	ст20	20i/шт	В корзину
15x2,8 45°	ст20	17i/шт	В корзину
15x2,8 30°	ст20	15i/шт	В корзину

Отводы секторные

Наименование: Отводы секторные	Марка стали	Цена *	прайс
530х8 90°	ст20	13 930i/шт	В корзину
630х8 90°	ст20	16 190i/шт	В корзину
630х10 90°	ст20	20 180i/шт	В корзину
720х9 90°	ст20	23 221i/шт	В корзину

Отводы нержавеющие

Наименование: Отводы нержавеющие	Марка стали	Цена *	прайс
12х1,5	AISI 304	132i/шт	В корзину
12х1,5	AISI 316L	117i/шт	В корзину
14х1,5	AISI 304	142i/шт	В корзину
15х1,5	AISI 304	182i/шт	В корзину

* Внимание! Цены на сайте не являются публичной офертой и могут отличаться от фактических. Фактические цены можно узнать, запросив информацию или счет у менеджера – по телефону, почте или через заявку.

По способу изготовления отводы делятся на:

ТИП	Крутоизогнутые	Гнутые	Секторные	Нержавеющие
Способ производства	Штамповка, протяжка через рогообразный сердечник	Холодное или горячее гнутье	Сваривание секторов, изготовленных из нарезанных труб или завальцованного листа	Штамповка, протяжка, гнутье
Наличие шва	Шовные (продольный шов), бесшовные	Шовные (продольный), бесшовные	Шовные (поперечный кольцевой шов)	Шовные, бесшовные
Сталь	Ст10, ст20, ст09Г2С	Ст10, ст20, ст09Г2С	Ст3,Ст10, ст20, ст09Г2С	12Х18Н10Т, AISI304
Поверхность	Черная, оцинкованная	Черная, оцинкованная	Черная	Нержавеющая
Монтаж	Приварка	Приварка, резьба	Приварка	Приварка
Диаметры	Исп. 1 DN=15-1000 Исп. 2 DN=25-800	Для бесшовн.труб DN=219-426 мм Для прямошовн.труб DN=219-1950 мм	DN=100-1950 мм	DN=25-800
Углы гиба	45°, 90°, 60°, 195°	15˚, 30˚, 45˚, 60˚, 90˚	30˚, 45˚, 60˚, 90˚	45°, 90°
ГОСТы	ГОСТ 17375-01 ГОСТ 30753-01 ТУ 1468-004-39817639-04 ТУ 1468-001-00218182-05	ГОСТ 22793-83, ГОСТ 24950-81, ОСТ 34.10.420 90	ОСТ 36-21-77 ОСТ 36-42-81	ТУ 1468-002-01394395-95 ГОСТ 17375-01
ЦЕНЫ	уточняйте у менеджера	уточняйте у менеджера	уточняйте у менеджера	уточняйте у менеджера

Также достаточно распространены в строительстве трубопроводных конструкций фланцевые отводы. Широкое распространение фланцевый отвод получил благодаря меньшим трудозатратам при монтаже конструкций. Наличие фланца, приваренного к отводу, в заводских условиях повышает скорость сборки трубопровода, так как отвод крепится к трубе болтами (нет необходимости в сварке) и не требует квалифицированного персонала. Еще одним важным плюсом является удобство демонтажа при ремонтных работах. Цены на фланцевые отводы можно узнать, связавшись с нашими менеджерами, так как эта позиция заказная, цена будет зависеть от объема.

Применение:

Нельзя недооценить важность отводов при монтаже трубопроводных конструкций. Стальные отводы позволяют обогнуть препятствия при строительстве трубопровода.

Отводы крутоизогнутые являются наиболее универсальными, как правило, они применяются в магистральных и промышленных сетях, нефтегазовой промышленности, в строительстве жилищно-коммунальных хозяйств, в условиях допустимого давления до 160 атм. и температурным диапазоном от минус 70 до плюс 450 °C.

Отводы гнутые выигрывают в тех случаях, когда нет возможности применить крутоизогнутые изделия, в случаях, когда необходим больший радиус изгиба. Гнутые отводы применимы практически в любых разновидностях трубопроводных конструкций.

Отводы секторные сварные чаще всего используются в строительстве трубопроводных конструкций для теплосетей и теплоэлектростанций, там, где необходимы изделия больших диаметров. Сфера эксплуатации сварных отводов включает в себя транспортировку неагрессивных нефтепродуктов, пар и горячую воду.

В условиях повышенной влажности используются отводы из нержавеющей стали. Нержавеющие изделия находят широкое применение в экстремальных условиях, с резкими перепадами температур, при транспортировке рабочей среды различной агрессивности (нефтяная промышленность, технологические трубопроводные сети).
